Turbine Pelton, Kaplan ou Banki : quelle technologie pour votre hauteur de chute spécifique ?

Le rêve de tout propriétaire de moulin est de voir la roue tourner à nouveau, non plus pour moudre le grain, mais pour produire sa propre électricité. Face à un cours d’eau, le potentiel semble évident. La première approche consiste souvent à appliquer des formules simplifiées : les hautes chutes appellent une turbine Pelton, les très basses une Kaplan ou une vis d’Archimède. Cette vision, bien que correcte en théorie, ne représente que la première page du cahier des charges. Elle omet l’essentiel : la performance d’une microcentrale hydroélectrique ne se mesure pas à son rendement de pointe pendant une heure, mais à sa production cumulée sur 20 ans.

La véritable ingénierie commence là où la théorie s’arrête. Le rendement net, celui qui figure sur votre facture d’électricité ou votre relevé de revente, est le fruit d’un arbitrage constant entre le potentiel théorique de votre site et ses contraintes opérationnelles réelles. Une turbine au rendement exceptionnel mais constamment bloquée par des feuilles mortes produira moins qu’une machine légèrement moins performante mais insensible aux débris. De même, une installation incapable de s’adapter aux variations de débit saisonnières perdra une part significative de son potentiel.

Cet article propose de dépasser la simple sélection sur catalogue. L’objectif est de vous fournir une grille d’analyse technique et comparative, pensée pour l’autoconstructeur ou le rénovateur en France. Nous aborderons le parcours dans un ordre logique : de la validation du potentiel légal et physique de votre site au choix de la mécanique, en passant par les points de vigilance qui garantissent la longévité et la rentabilité de votre investissement. Car la meilleure turbine n’est pas la plus puissante sur le papier, mais celle qui tournera le plus souvent et le plus longtemps, avec un minimum d’interventions.

Cet article vous guidera à travers les étapes cruciales et les choix techniques déterminants pour concrétiser votre projet de production hydroélectrique. Explorez avec nous les différentes facettes de cette ingénierie, du cadre légal à la mécanique de précision.

Droit d’eau fondé en titre : comment réactiver un vieux moulin pour produire de l’électricité ?

Avant même de songer à la mécanique, la première étape de tout projet de rénovation hydroélectrique en France est d’ordre administratif : la validation de votre droit d’eau. Un moulin existant avant la Révolution française (plus précisément avant l’édit de Moulins de 1566, puis consolidé par la loi de 1790) bénéficie potentiellement d’un « droit d’eau fondé en titre ». Ce droit, attaché à la propriété et non à la personne, vous autorise à utiliser la force motrice de l’eau sans nécessiter de nouvelle autorisation administrative, à condition de ne pas aggraver l’état du cours d’eau.

La reconnaissance de ce droit n’est pas automatique. Il est impératif de monter un dossier solide pour prouver l’antériorité de l’ouvrage et sa consistance légale. Le processus implique une demande formelle auprès de la Direction Départementale des Territoires (et de la Mer) ou DDT(M). Comme le montre le cas pratique du processus de reconnaissance d’un droit d’eau, des documents historiques sont indispensables. La carte de Cassini, qui cartographie la France du XVIIIe siècle, est souvent la pièce maîtresse pour prouver l’existence de l’ouvrage avant 1789. Des relevés topographiques précis sont également nécessaires pour déterminer la hauteur de chute brute et s’assurer qu’elle correspond à la consistance historique du moulin.

Pour étayer votre dossier, plusieurs types de documents peuvent être mobilisés, chacun ayant une valeur probante différente. Une source gouvernementale comme celle de la préfecture du Cantal détaille les pièces acceptées.

La consolidation de ce droit est un prérequis non négociable. Sans une consistance légale clairement établie, tout investissement matériel serait à risque. C’est le véritable acte de fondation de votre projet.

Hauteur de chute x Débit : comment estimer le potentiel électrique de votre ruisseau ?

Une fois le cadre légal sécurisé, l’évaluation du potentiel énergétique de votre site devient la priorité. La puissance brute théorique (P) d’une installation est régie par une formule fondamentale : P (kW) = 9,81 x Q (m³/s) x H (m) x r, où Q est le débit, H la hauteur de chute brute, et r le rendement global de l’installation (turbine + génératrice + pertes). Si la hauteur de chute est une donnée relativement stable, le débit est la grande variable de l’équation.

L’erreur commune est de se baser sur une mesure ponctuelle du débit. Pour une estimation fiable, il est indispensable de réaliser des mesures sur une longue période, idéalement sur une année complète pour capturer les pics de crue et les étiages d’été. Un minimum de six mois de données est un prérequis. De plus, le débit turbinable n’est pas le débit total du cours d’eau. Il faut en soustraire le Débit Minimal Biologique (DMB), ou débit réservé, qui est une obligation légale en France pour garantir la vie aquatique en aval. Ce DMB est généralement fixé à 10% du module (débit moyen interannuel) de la rivière. Enfin, il faut anticiper les pertes de charge inhérentes à l’installation : frottements dans la conduite forcée, passage dans les coudes, et surtout obstruction partielle par la grille du dégrilleur.

Ce calcul permet d’obtenir une estimation réaliste de la production annuelle. À titre d’exemple, une microcentrale de 3 kW, exploitant un débit de 50 litres par seconde avec une hauteur de chute de 4 mètres, peut générer environ 12 000 kWh par an, ce qui représente bien plus que la consommation moyenne d’un foyer français. Cette estimation est la base de tout calcul de rentabilité.

Axe vertical ou horizontal : quelle technologie résiste le mieux aux turbulences près des maisons ?

Le choix de l’orientation de l’axe de la turbine (vertical ou horizontal) est un arbitrage technique majeur, souvent dicté par l’environnement immédiat de l’installation, notamment la proximité de l’habitation et la propension du cours d’eau aux crues. Il ne s’agit pas seulement d’une question d’encombrement, mais de robustesse opérationnelle et de protection des composants les plus coûteux.

Les turbines à axe horizontal, comme les turbines Banki-Michell ou certaines Pelton de petite taille, sont souvent plus simples à installer et à maintenir. L’ensemble (turbine et génératrice) peut être aligné sur un même plan, facilitant l’accès. Cependant, cette configuration est particulièrement vulnérable en cas de crue. Si le niveau de l’eau monte, la génératrice, qui est l’élément électrique le plus sensible et le plus cher, peut être submergée, entraînant des dommages irréversibles.

À l’inverse, les turbines à axe vertical (typiques des installations Kaplan ou Francis de plus grande taille) offrent un avantage décisif en matière de protection. L’axe de rotation vertical permet de déporter la génératrice en hauteur, à un étage supérieur du moulin, la plaçant ainsi à l’abri des inondations. Cette configuration, bien que potentiellement plus complexe à mettre en œuvre (nécessitant un renvoi d’angle ou un multiplicateur), assure la pérennité de l’investissement face aux caprices du climat. Pour une installation domestique où la continuité de service et la protection du matériel sont primordiales, l’axe vertical représente souvent un choix de conception plus sûr.

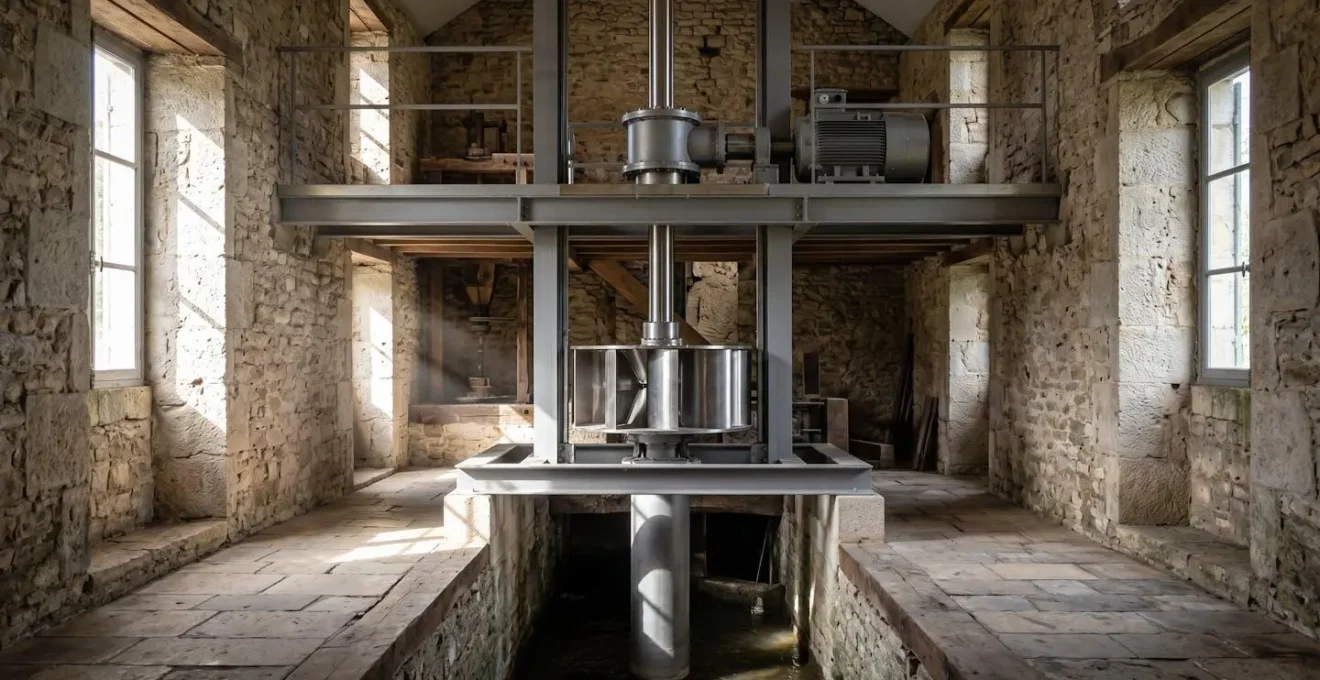

Comme le montre cette vue en coupe d’une rénovation, l’intégration d’une turbine à axe vertical permet de préserver l’architecture existante tout en plaçant les composants électriques critiques hors de portée des eaux. C’est un choix de conception qui privilégie la résilience à long terme.

Pourquoi la vis d’Archimède est-elle la solution idéale pour les faibles dénivelés de plaine ?

Dans le paysage de la petite hydroélectricité, qui, selon les données de Centrales Villageoises, représente environ 10% de la production hydroélectrique française, les sites à faible hauteur de chute (entre 1 et 10 mètres) sont les plus courants, notamment dans les zones de plaine. Pour ces configurations, la vis d’Archimède s’est imposée comme une solution technologique particulièrement pertinente, offrant un arbitrage unique entre rendement, robustesse et respect de l’environnement.

Contrairement aux turbines classiques qui exploitent la vitesse de l’eau, la vis hydrodynamique fonctionne sur le principe inverse de la vis d’Archimède originelle : elle utilise le poids de l’eau qui remplit ses spires pour entraîner une rotation lente et puissante. Cette rotation à faible vitesse présente deux avantages majeurs. Premièrement, elle est extrêmement robuste face aux débris. Les feuilles, branches et autres objets flottants sont simplement transportés avec le flux d’eau sans bloquer la machine, réduisant considérablement les besoins en nettoyage du dégrilleur. Deuxièmement, cette technologie est reconnue pour être ichtyophile (respectueuse des poissons), qui peuvent traverser la vis sans dommage, un critère de plus en plus important pour l’acceptation réglementaire des projets.

Si son rendement est légèrement inférieur à celui d’une turbine Kaplan, elle offre une plage de fonctionnement très large et une fiabilité mécanique supérieure dans des conditions difficiles. Le tableau suivant, basé sur les informations du guide Hydroturbine.info, compare les principales technologies pour les basses chutes.

Pour un autoconstructeur cherchant une solution « installer et oublier » sur un petit cours d’eau de plaine, la vis d’Archimède représente souvent le meilleur compromis technico-économique, privilégiant la production continue à un rendement de pointe théorique.

Comment dimensionner le dégrilleur pour éviter que les feuilles ne bloquent la turbine ?

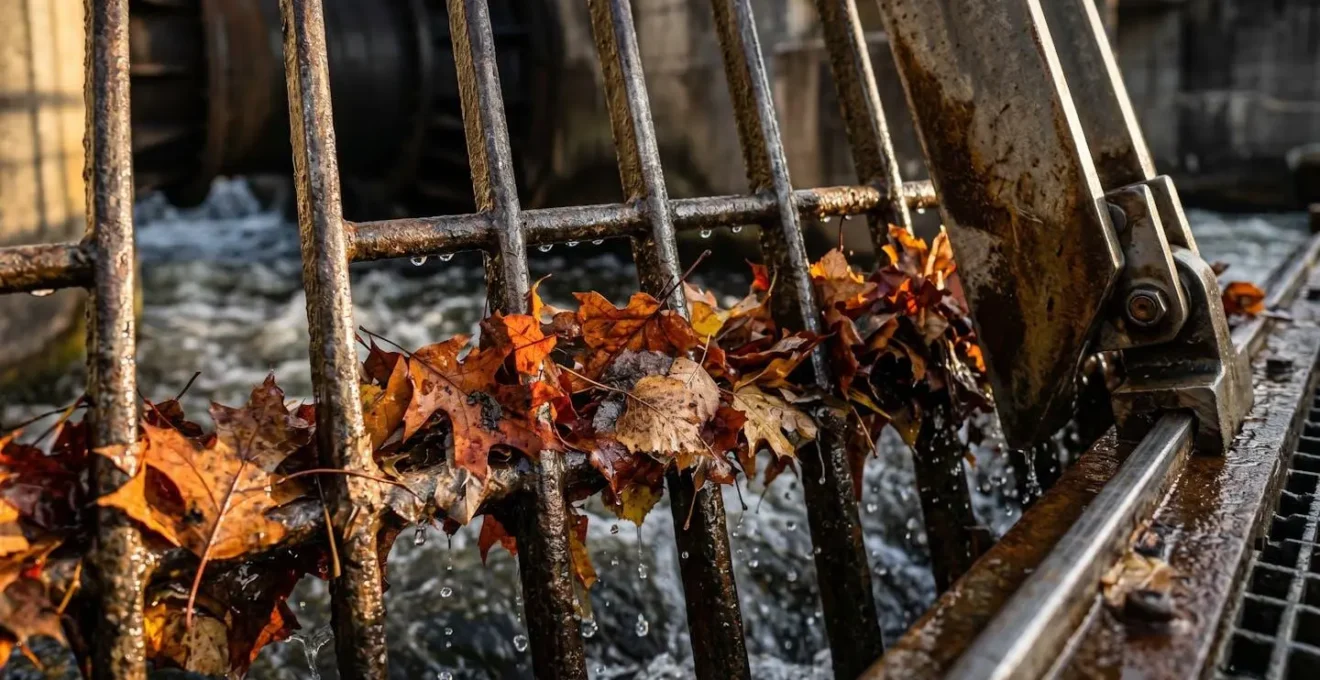

Le dégrilleur est le gardien silencieux de votre turbine. Souvent sous-estimé lors de la conception, il est pourtant l’élément qui conditionne le plus directement le temps de fonctionnement réel de votre installation. Un dégrilleur mal dimensionné ou inadapté se traduira par un colmatage fréquent, des arrêts de production, et des heures de nettoyage fastidieuses, surtout en automne. Son rôle n’est pas seulement de bloquer les gros objets, mais de garantir un flux d’eau constant et propre vers la turbine.

Le dimensionnement du dégrilleur obéit à des règles précises, dictées à la fois par la physique des fluides et la réglementation environnementale française. Une grille trop fine se bouchera instantanément, tandis qu’une grille trop large laissera passer des débris qui pourraient endommager les pales de la turbine. Voici les points clés à respecter, basés sur les recommandations de la filière comme celles de France Hydro Électricité :

• Espacement des barreaux : La réglementation impose souvent un espacement inférieur à 20 mm pour protéger la faune piscicole, notamment les anguilles en phase de dévalaison.
• Surface de la grille : La surface totale de la grille doit être calculée de manière à ce que la vitesse de l’eau à travers les barreaux soit très faible, idéalement inférieure à 0,3 m/s. Une vitesse trop élevée « plaquera » les débris contre la grille et rendra le nettoyage plus difficile.
• Système de nettoyage : Pour les débits significatifs (supérieurs à 100 l/s) ou les rivières charriant beaucoup de matières végétales, un système de nettoyage automatique (dégrilleur à peignes, à chaîne) est un investissement rapidement rentabilisé en termes de production et de tranquillité.
• Grilles spécifiques : Pour les torrents de montagne transportant beaucoup de sédiments, des technologies comme la grille Coanda, qui utilise l’effet de paroi pour séparer l’eau des particules solides, peuvent être une solution très efficace.

Ignorer la conception du dégrilleur est la garantie de transformer un projet de production d’énergie verte en une corvée de maintenance quasi quotidienne.

Génératrice asynchrone ou aimants permanents : comment coupler votre turbine au réseau 50Hz ?

Une fois que la turbine convertit l’énergie hydraulique en énergie mécanique, la génératrice prend le relais pour la transformer en énergie électrique. Le choix de cette génératrice et de son système de couplage au réseau est un point technique crucial qui impacte le rendement, le coût et la complexité de l’installation. Deux grandes familles de technologies s’affrontent : les génératrices asynchrones et les génératrices synchrones à aimants permanents.

La génératrice asynchrone, souvent un simple moteur asynchrone triphasé utilisé en mode hypersynchrone, est la solution la plus simple et la plus robuste. Elle a l’avantage d’être économique et de se coupler directement au réseau EDF. Sa vitesse de rotation doit être légèrement supérieure à la vitesse de synchronisme (1500 tr/min pour un moteur 4 pôles sur un réseau 50Hz) pour produire. C’est une solution fiable, mais qui nécessite une régulation précise de la turbine pour maintenir cette vitesse optimale.

La génératrice synchrone à aimants permanents est une technologie plus moderne et plus performante. Elle offre un meilleur rendement, surtout à charge partielle, et peut fonctionner sur une plus large plage de vitesses. Cependant, elle produit un courant dont la fréquence et la tension varient avec la vitesse de rotation. Elle ne peut donc pas être connectée directement au réseau. Elle nécessite l’intervention d’un onduleur pour synchroniser le courant produit avec les 50Hz du réseau. Cette complexité supplémentaire a un coût, mais elle offre une plus grande souplesse d’exploitation et optimise la production lorsque le débit de la rivière est variable.

Le choix dépend de l’arbitrage économique de votre projet. En France, le modèle de l’autoconsommation avec revente du surplus est souvent le plus rentable. Les installations de petite hydroélectricité peuvent bénéficier d’un tarif d’achat H16 garanti sur 20 ans pour les projets de moins de 400 kW. Selon les informations sur la valorisation, ce tarif de rachat d’EDF Obligation d’Achat est un pilier de la rentabilité, rendant l’optimisation de chaque kWh produit stratégique.

L’erreur de réglage qui ronge les pales de votre turbine en quelques mois

Parmi les ennemis silencieux d’une installation hydroélectrique, la cavitation est sans doute le plus destructeur. Ce phénomène physique, souvent mal compris, peut littéralement « manger » les pales en acier d’une turbine en quelques mois si les conditions de fonctionnement ne sont pas optimales. Il ne s’agit pas d’une corrosion chimique, mais d’une érosion mécanique d’une violence extrême.

La cavitation se produit lorsque la pression de l’eau dans une zone de la turbine (généralement à l’extrados des pales ou à la sortie de l’aspirateur sur une Kaplan) chute en dessous de sa pression de vapeur saturante. De minuscules bulles de vapeur se forment alors instantanément. Lorsque ces bulles sont entraînées vers une zone de plus haute pression, elles implosent violemment. Chaque implosion génère une micro-onde de choc et un micro-jet de liquide pouvant atteindre plusieurs centaines de m/s, qui martèlent la surface métallique. Répété des millions de fois, ce processus crée un aspect de « gruyère » sur les pales et peut conduire à leur perforation.

L’erreur est de croire que ce phénomène est inévitable. Il est le plus souvent le symptôme d’un mauvais réglage ou d’une conception inadaptée : une hauteur d’aspiration trop importante sur une turbine à réaction (Kaplan, Francis) ou un mauvais réglage des injecteurs sur une turbine à action (Pelton). La surveillance est donc capitale pour garantir un rendement optimal, qui se situe entre 85% et 95% selon le type de turbine, et éviter une usure prématurée.

Une maintenance préventive et une écoute attentive des « symptômes » de votre machine sont les meilleures assurances contre cette pathologie mécanique.

Quand motoriser les vannes pour adapter la production au débit de la rivière en temps réel ?

Une installation hydroélectrique de base fonctionne en mode « tout ou rien » ou avec des réglages manuels. Cependant, le débit d’une rivière est rarement constant. Il varie au fil des saisons, des pluies et des sécheresses. Laisser une installation fonctionner avec un réglage fixe revient à perdre une part importante de son potentiel de production. C’est ici qu’intervient l’automatisation, et plus particulièrement la motorisation des vannes de régulation, pour adapter en temps réel la quantité d’eau admise dans la turbine au débit disponible.

Motoriser une vanne permet, via un automate et des capteurs de niveau d’eau en amont, de maintenir la prise d’eau à son niveau optimal. Si le débit de la rivière augmente, la vanne s’ouvre davantage pour turbiner plus d’eau. S’il baisse, elle se ferme pour maintenir le niveau et respecter le débit réservé, tout en maintenant la turbine dans sa plage de rendement optimal. Pour une turbine Kaplan, cela peut même être couplé à une variation automatique du pas des pales, maximisant le rendement sur une très large plage de débits. Cette optimisation dynamique permet de capter des kWh supplémentaires lors des petites crues et d’éviter les arrêts lors des baisses de débit.

L’investissement dans une telle automatisation n’est cependant pas anodin. Il doit faire l’objet d’un arbitrage technico-économique. Pour une installation complète, le coût peut varier entre 8 000€ et 40 000€, avec un retour sur investissement (ROI) généralement compris entre 8 et 12 ans. Le surcoût de l’automatisation doit être mis en balance avec le gain de production attendu. En général, le seuil de rentabilité pour l’automatisation est atteint sur les sites présentant une forte variabilité de débit. L’investissement, qui représente selon certaines analyses 5 à 10 fois le chiffre d’affaires annuel estimé, doit être justifié par une augmentation significative de la production.

La motorisation des vannes est l’étape ultime de l’optimisation. C’est elle qui transforme une installation fonctionnelle en une microcentrale performante, capable d’extraire le maximum de potentiel d’un cours d’eau dynamique.

Pour transformer le potentiel de votre cours d’eau en une source d’énergie fiable et rentable, l’étape suivante consiste à réaliser une étude de faisabilité détaillée. Évaluez dès maintenant la solution la plus adaptée à vos besoins spécifiques en vous basant sur une analyse rigoureuse de votre site.
